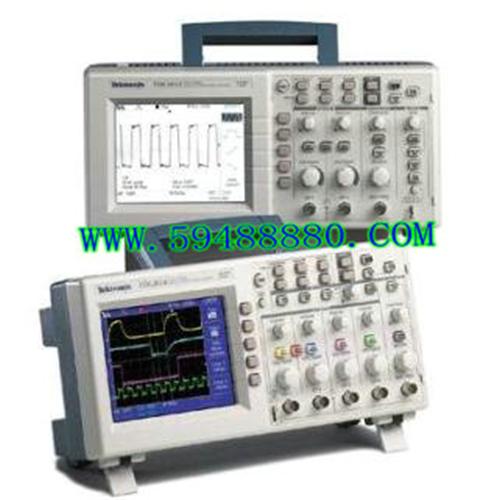

UZTDS2022B 数字存储示波器 美国 型号：UZTDS2022B
]资料
产品名称:
UZTDS2022B 数字存储示波器 美国 型号：UZTDS2022B
产品型号:
UZTDS2022B
产品展商:
国产
产品文档:
*相关文档
简单介绍
UZTDS2022B 数字存储示波器 美国 型号：UZTDS2022B UZTDS2022B 数字存储示波器的主要特点和优点：
40 MHz, 60 MHz, 100 MHz和200 MHz带宽
高达2 GS/s的实时取样速率
UZTDS2022B 数字存储示波器 美国 型号：UZTDS2022B
的详细介绍
数字存储示波器 美国
型号：UZTDS2022B |
货号：ZH3045 |
产品简介:
UZTDS2022B 数字存储示波器的主要特点和优点：
40 MHz, 60 MHz, 100 MHz和200 MHz带宽
高达2 GS/s的实时取样速率
2通道或4通道
彩色或单色LCD显示器
通过前面板USB端口支持可移动数据存储设备
通过USB设备端口及OpenChoice和NI SignalExpress ? PC软件，*缝连接PC
触发，包括脉宽触发和选行视频触发
型号上标配FFT
通过USB设备端口直接打印到兼容PictBridge ?的打印机
UZTDS2022B 存储示波器参数：
|
|
TDS2012B
|
TDS2014B
|
TDS2022B
|
TDS2024B
|
|
带 宽
|
100MHz
|
100MHz
|
200MHz
|
200MHz
|
|
通 道
|
2
|
4
|
2
|
4
|
|
|
|
|
|
|
|
每条通道采样率
|
1GS/s
|
1 GS/s
|
2 GS/s
|
2 GS/s
|
|
垂直分辨率
|
8 位 (型号)
|
|
垂直灵敏度 (/div)
|
5mV/div～10 mV/div（2mv/div 时20M带宽限制器自动打开）
|
|
记录长度
|
2.5K 点 (型号)
|
|
垂直度
|
±3% (型号)
|
|
输入电压 ( 1МΩ)
|
300 VRMS CAT II；3MHz以上，在100KHz至13Vp-p AC之上减额至20dB/十进制
|
|
位置范围
|
2mV～200mV/diV时，±2V；>200mV～5V/div时，±50V
|
|
带宽BW限制器
|
20 MHz
|
|
输入阻抗
|
1MΩ//20pF
|
|
输入耦合
|
AC, DC, GND (型号)
|
|
水平精度
|
50ppm
|
|
显 示器(1/4VGA LCD))
|
单 色
|
彩 色
|
|
标准
|
UL3111－1，IEC61010－1，IEC61010－1，CSA1010.1
|
|
环境---温度
|
操作：0°C～＋50°C，非操作：－40°C～＋70°C
|
|
环境---湿度
|
操作状态：＋30°C以下：90％RH，＋41°C～＋50°C：60％RH；非操作状态：＋50°C以下，60％RH。
|
|
环境---高度
|
操作：2,000m，非操作：15,000m
|
