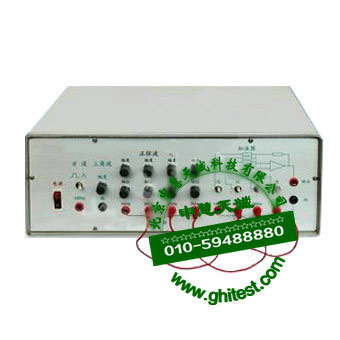

SHFLY-I傅里叶频率合成试验仪

傅里叶分解合成仪产品简介：
**一个周期性函数**以用傅里叶数来表示，这种用傅里叶数展开并进行分析的方法在数学、物理、工程等领域都有**的应用。例如要消除某些电器、仪器或机械的噪声，就要分析这些噪声的主要频谱，从而找出消除噪声的方法；又如要得到某种**的周期性电信号，可以利用傅里叶数合成，将一系列正弦波形合成所需要的电信号等。傅里叶频率合成试验仪具有1KHz的方波和三角波供做傅里叶分解实验，方波和三角波的输出阻抗低，可以顺利地完成分解实验。
利用串连谐振电路，对方波电信号进行频谱分析，测量基频和各阶倍频信号的振幅以及它们之间的相位关系，然后将此过程逆转，傅里叶频率合成试验仪利用加法器将一组频率倍增而振幅和相位**调节的正弦信号合成方波信号。通过该实验学生可以加深理解傅里叶分解和合成的物理意义，了解串连谐振电路的某些基本特性及其在选频电路中的应用。
应用该实验仪可以完成以下实验：
1.方波的傅里叶分解。
2.将一组奇数倍频正弦波合成方波。
3.进行三角波的分解和合成。
傅里叶分解合成仪参数：
方波信号 频率：1KHz 幅度：0.4－3V 连续可调 输出阻抗 <12
三角波信号 频率：1KHz 幅度：0.4－2V 连续可调 误差：<3%
正弦波信号 频率：1KHz 误差：<3%  幅度：0－1.5V 连续可调
频率：3KHz 误差：<2% 幅度：0－1V 连续可调
频率：5KHz 误差：<1% 幅度：0－0.6V 连续可调
频率：7KHz 误差：<1% 幅度：0－0.6V 连续可调
傅里叶分解合成仪目的：
1、用RLC串联谐振方法将方波分解成基波和各次谐波，并测量它们的振幅与相位关系。
2、傅里叶频率合成试验仪将一组振幅与相位可调正弦波由加法器合成方波。
3、了解傅里叶分析的物理含义和分析方法。
